武塔公司新增一项国家发明专利

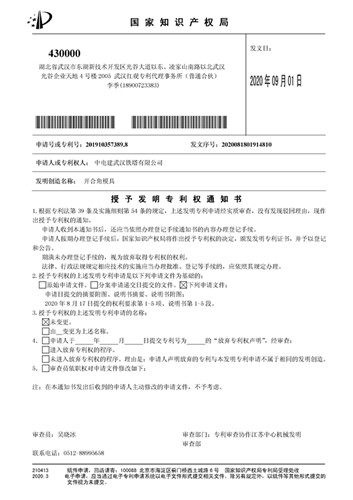

近日，公司一项发明专利通过审查获得国家知识产权局授权，专利名称为《一种开合角模具》，该专利为武塔公司第一项授权的发明专利，这代表着我公司科技研发部门取得了阶段性胜利。
此前，公司生产部门使用的是开角与合角分开设置的模具且更换模具作业不方便，所以需要一种新的角钢自动线开合角模具，以解决加工不同工艺时更换模具的问题，并形成自己的专利技术，进而研制出一套新模具可以同时进行开合角两个工艺作业且开合角的角度可进行调整。

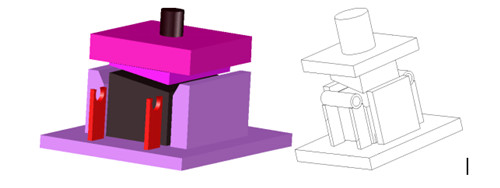

该项目采取独立研究的方式，根据前期的资料收集与调研，初步确定了角钢开合角模具的结构形式，对于开合角角度的调整，通过位于模具两边支撑台限位槽内圆钢直径来进行控制，其模型如下图所示。
角钢开合角模具模型图

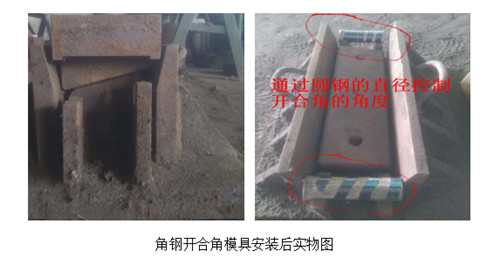

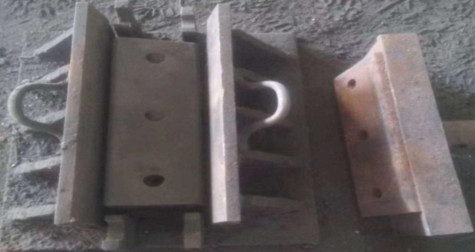

根据设计图纸与要求，进行模具的加工、制作、安装，得到实物如下图所示。
角钢开合角模具实物图

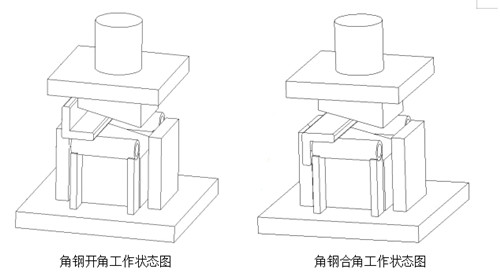

本发明的开合角模具，通过在上模和下模分别设置上楔形面和下楔形面，对角钢来料进行挤压变形，上限位面或者下限位面对角钢来料进行水平限位，支撑件对角钢来料进行支撑，如此，在同一模具上就可以实现开角和合角两道工序，无需更换模具；通过设置高度可调节的支撑件，从而调节开角和合角角度，能适应不同开合角的角度要求，无需更换模具；本发明的开合角模具对于开合角度为5~15°的角钢来料尤其适用，非常适合在输电下载百家乐的应用。新型开合角模具工作状态分别如下图所示。
该项目成果实际应用于各种类型下载百家乐加工工程1年以来，原有角钢开、合角模具共计12套，每套模具加工费大约3万元，采用新型角钢开合角一体模具后，可节约4套模具，每年节约12万元；同时由于模具重量较重而不需经常更换模具，该工序工作效率可提高3倍以上。
此项专利的授权成功是我公司研发部门的又一重大突破，自武塔公司钢结构研究所成立以来，部门多个项目的研究工作均获得了可喜的成果，这一专利的授权成功更是标志着公司研发工作的胜利。这些研发成果将成为部门后续工作的强大动力，进而为公司的发展提供有力的保障。
